Обозначение модификации | Размер, мм | Кол-во вводов, до | Кол-во контактов, до |
КМ-О (6к)-IP66 | 85х85х62 | 4 | 6 |

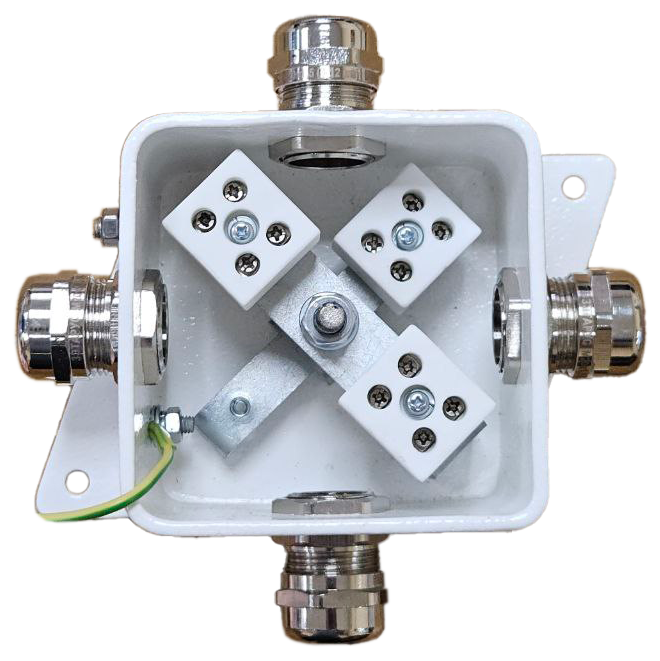

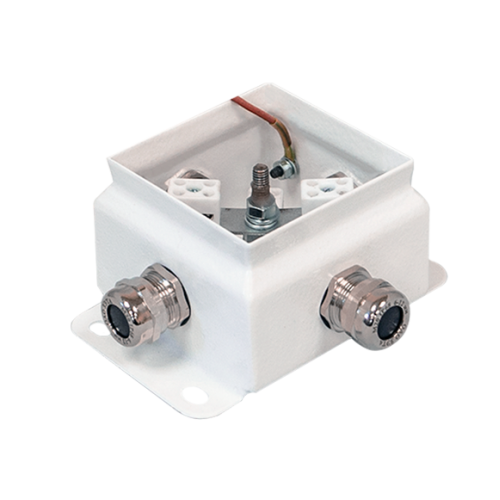

Коробки монтажные огнестойкие усиленные КМ-О IP66 предназначены для соединения и разветвления огнестойких кабельных линий. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус изготовлен из листовой конструкционной стали Ст3 толщиной 3 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.

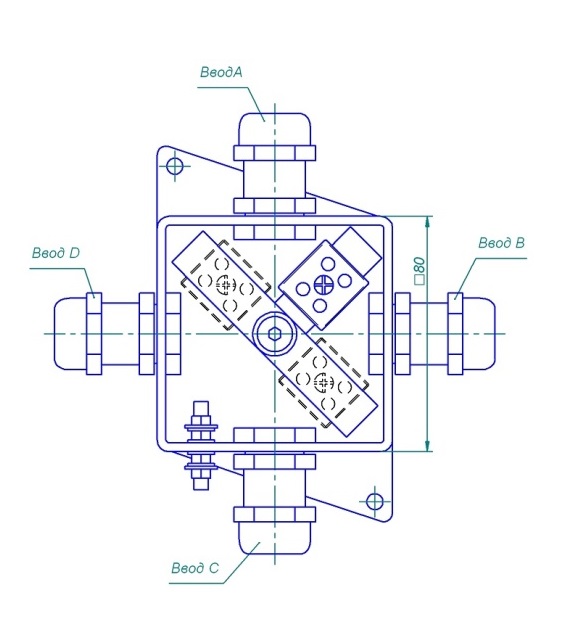

Конструкция
Корпус коробок монтажных огнестойких усиленных имеет прямоугольную или квадратную форму. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки. Внутри корпуса располагаются керамические клеммные колодки. На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Особенность
Коробки монтажные огнестойкие усиленные имеют повышенную коррозионную стойкость за счёт гальванической обработки и полимерного покрытия. Корпус изготовлен из более толстой стали, что придаёт ему высокую прочность. Концы винтов на клеммной колодке имеют округлую форму, что позволяет зафиксировать провода без повреждений.
Клеммные колодки из керамики обеспечивают надёжное соединение в условиях пожара. Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP66.
Огнестойкость в составе кабельной линии: 60 минут.
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ 1, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +130°С.
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.
Номинальная соединительная способность клемм: 3.0, 6.0, 10.0 мм2.
Номинальное напряжение клемм: 450 В.
Обозначение вводов

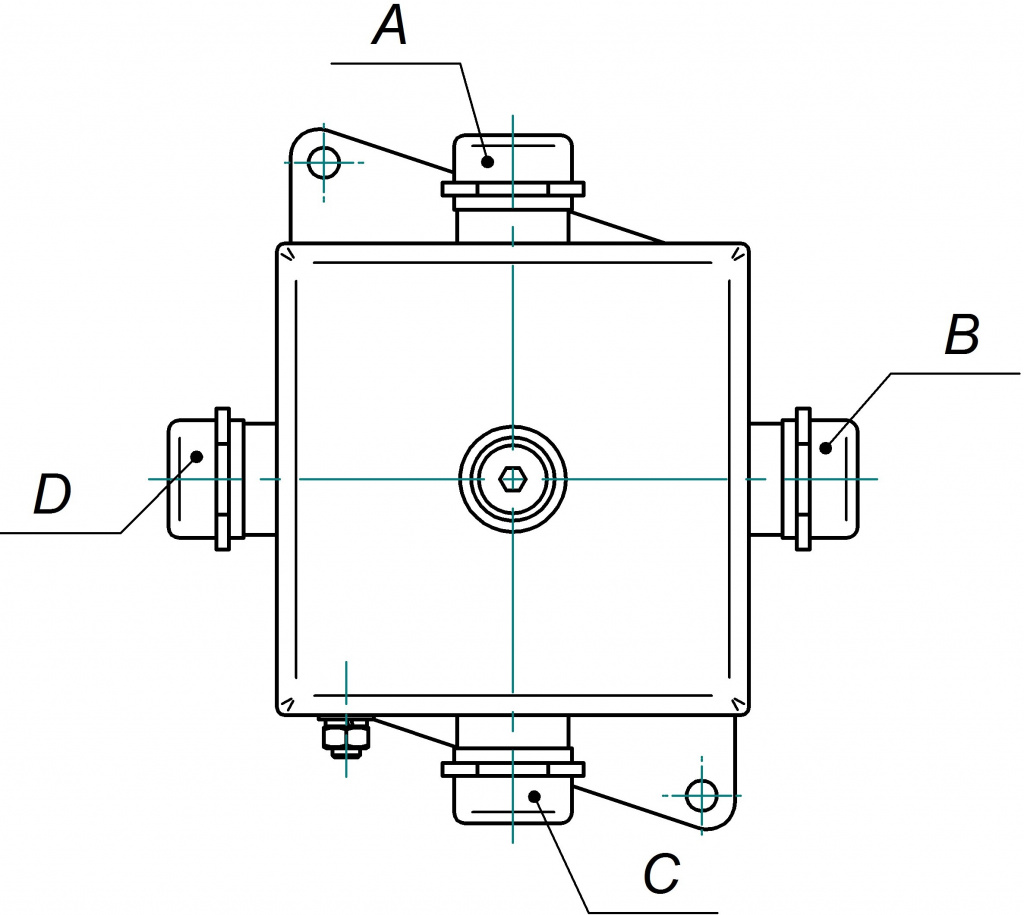

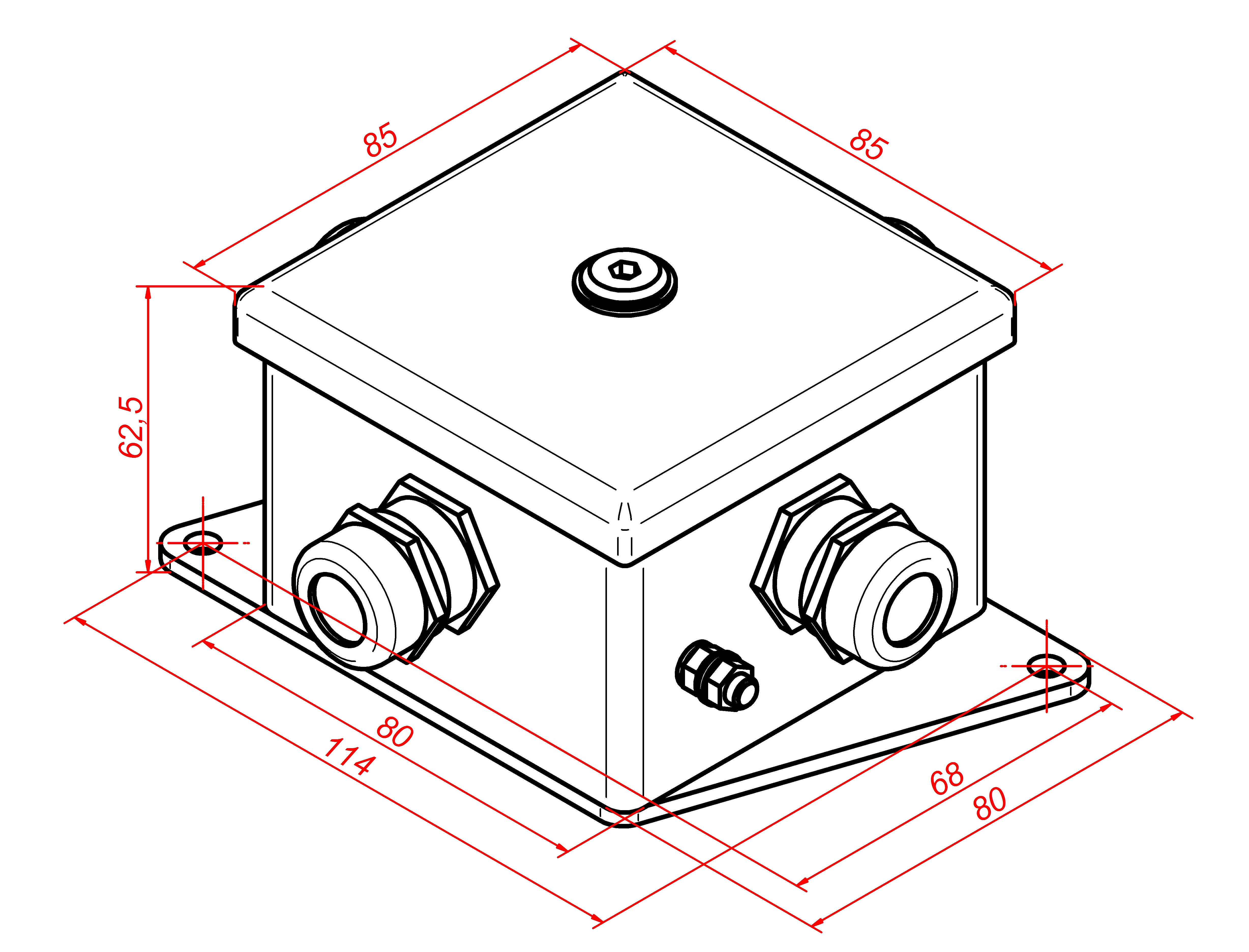

Габаритный размер | 85х85х62 мм |
Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) мм |
Кабельные вводы | под кабель с внешним диаметром 6-12 мм (иного диаметра по требованию заказчика) |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1, УХЛ 5, УТ 1, УТ 5 |
Кол-во вводов, до | 4 |
Кол-во контактов | 6 |
Масса | 1,4 кг |
Номинальная соединительная способность клемм | 3.0, 6.0, 10.0 мм2 |
Номинальное напряжение клемм | 450 В |
Обозначение | КМ-О IP66-80х80 |
Степень защиты | IP66 |
Температура эксплуатации | - 40ºС до +130ºС |
