Обозначение модификации | Размер, мм | Кол-во вводов, до |
---|---|---|
КМ-А-1515 IP55 со смотровым окном из нержавеющей стали |
150х150х100 | 8 |
Описание
Коробка монтажная распределительная КМ-А-1515 IP55 модификация со смотровым окном предназначена для установки коммутационных аппаратов, цифровых контрольно-измерительных приборов и прочего оборудования.
Применяются для монтажа на открытом воздухе и внутри помещений, в жилых, общественных и производственных зданиях. Корпус коробки монтажной распределительной изготовлен из листовой конструкционной стали Ст3 толщиной 1,2 мм, имеет защитное оцинкованное покрытие и окрашен полимерной краской в белый цвет RAL 9016.
Конструкция

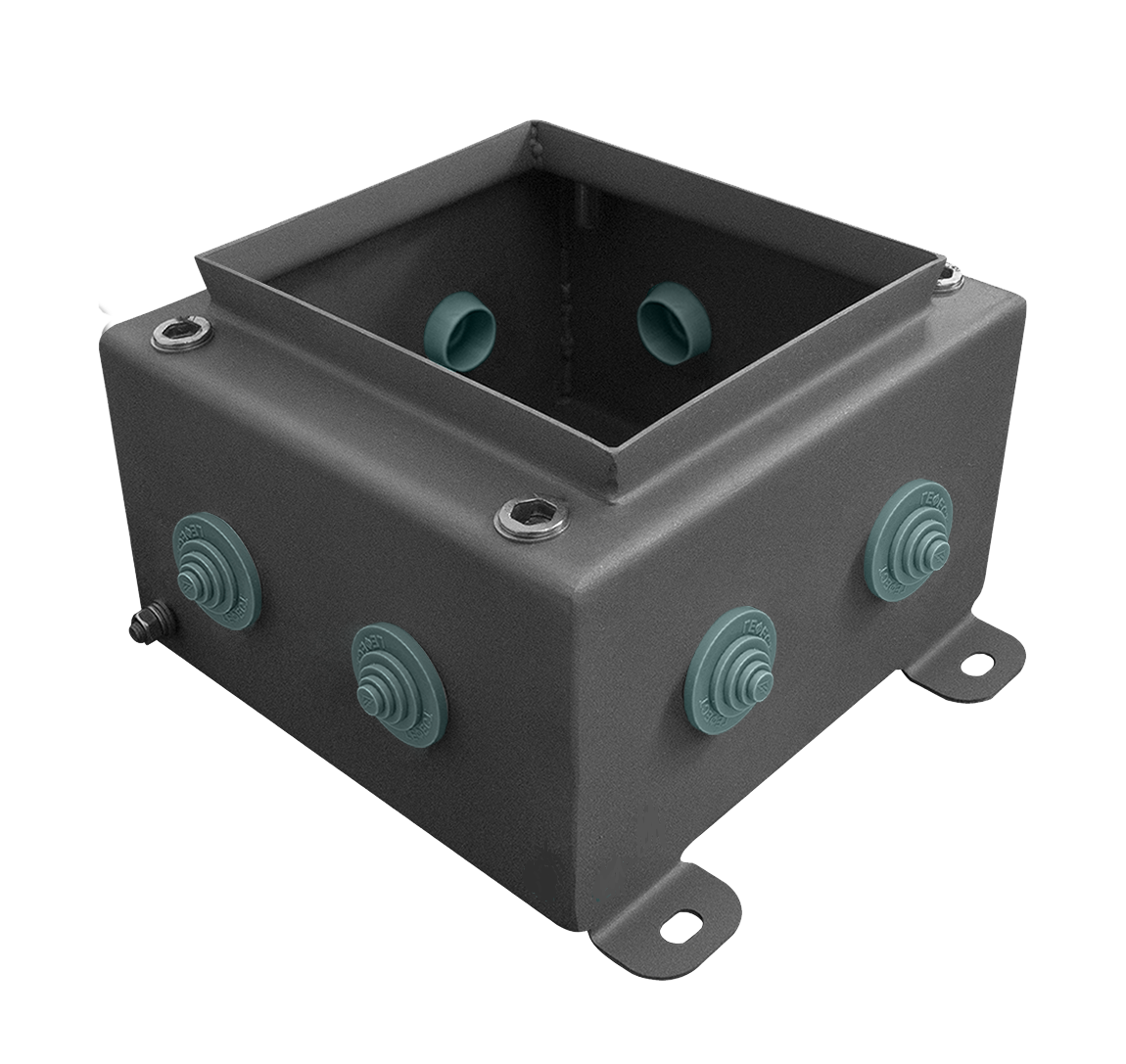

Корпус коробки монтажной распределительной КМ-А-1515 IP55 увеличен по высоте, имеет квадратную форму. Крышка герметично прилегает к корпусу за счёт винтов и силиконовой уплотнительной прокладки.
Коробка оснащена DIN-рейкой на которой размещают коммутационные аппараты и контрольно-измерительные приборы, максимальная длина участка на DIN-рейке для размещения коммутационных аппаратов составляет 95 мм.

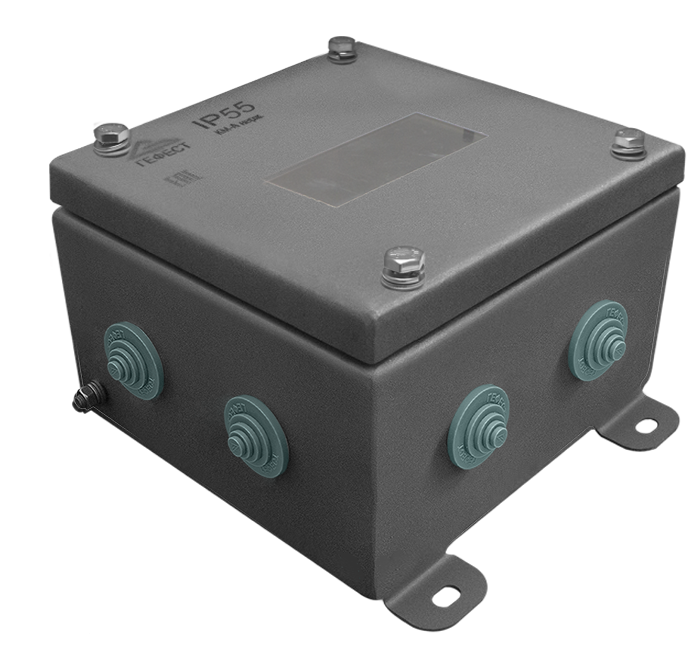

Для удобства их контроля крышка коробки КМ-А имеет прямоугольное смотровое окно размером 40х80 мм. На крышке и корпусе коробки распределительной располагаются заземляющие зажимы «РЕ». В боковых стенках установлены ступенчатые силиконовые втулки мембранного типа, обеспечивающие степень защиты не ниже IP55 и позволяющие производить ввод кабеля с наружным диаметром оболочки от 4 до 18 мм.
Особенность
Коробка монтажная распределительная выполнена из нержавеющей стали. Все наружные элементы крепления выполнены из нержавеющей стали. Коробка предназначена для установки оборудования различного назначения: выключатели автоматические, цифровые контрольно-измерительные приборы.
Сертификация
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики
Степень защиты: IP55.
Климатическое исполнение по по ГОСТ 15150 УХЛ 2, УХЛ 5, УТ 2, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С.
Диаметр наружной оболочки присоединяемого кабеля: 4-18 мм.
Количество кабельных вводов: 8
Длина участка на Din-рейке, для размещения коммутационного аппарата: 95 мм
Размер ключа, используемого для крепления крышки коробок к корпусу (момент затяжки: от 1.5 до 2 Нм) S10
Размер ключа для крепления зажима РЕ S8
Размер отверстий для крепления коробок 7 мм
Гарантийный срок эксплуатации коробки 24 месяца со дня ввода в эксплуатацию

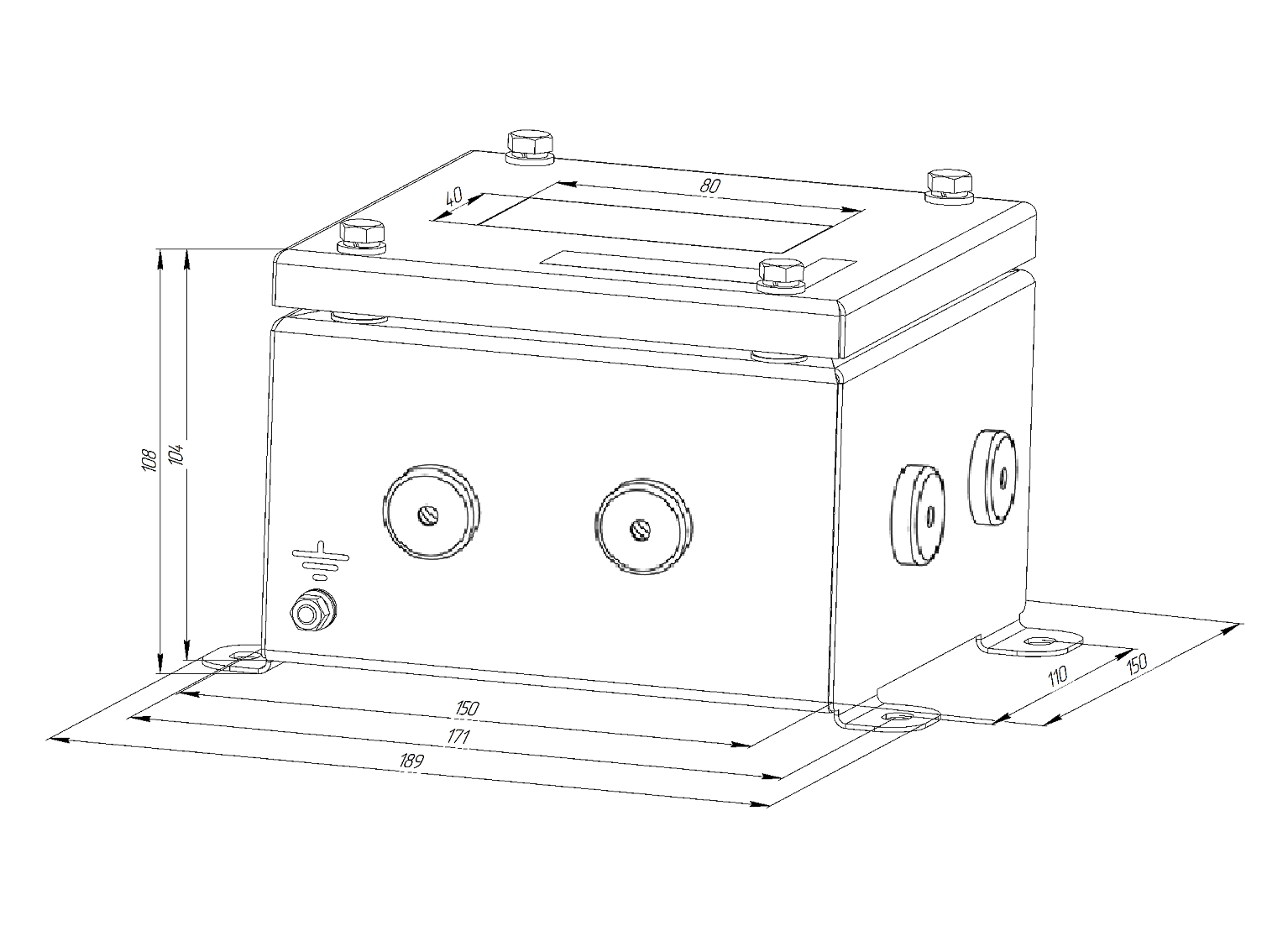

Габаритный размер | 150х150х100 мм |
Диапазон диаметров присоединяемого кабеля | 4-18 мм |
Климатическое исполнение по ГОСТ 15150 | УХЛ 2, УХЛ 5, УТ 1, УТ 5 |
Кол-во вводов, до | 8 |
Масса, не более | 150х150х100 мм |
Обозначение | КМ-А-1515 IP55 |
Степень защиты | IP55 |
Температура эксплуатации | -40ºС до +100ºС |
Условный размер | 1515 |
