Обозначение модификации | Размер, мм | Кол-во вводов, до |
КМ-IP66-0812 нерж | 86х126х62 | 6 |

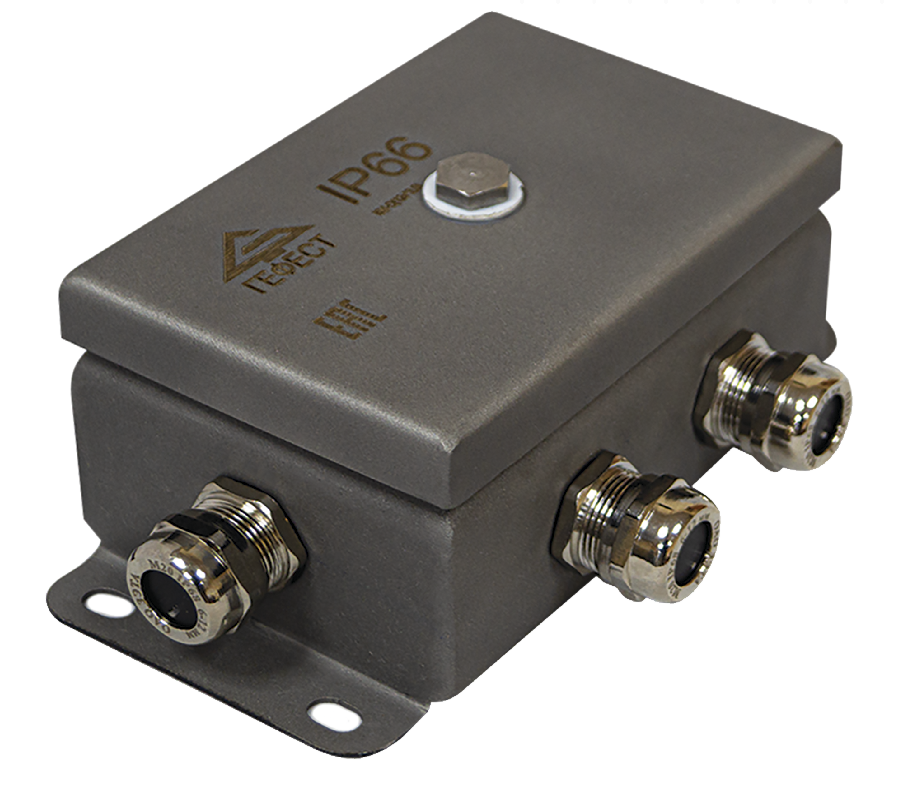

Коробки монтажные из нержавеющей стали КМ IP66 предназначены для соединения и разветвления электропроводки различного назначения. Применяются для монтажа внутри помещений и на открытом воздухе под навесом.
Корпус коробок монтажных из нержавеющей стали имеет прямоугольную или квадратную форму, изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.
На крышке и корпусе располагаются заземляющие зажимы «РЕ». В боковых стенках установлены кабельные вводы из нержавеющей стали, обеспечивающие степень защиты не ниже IP66.
Внимание! DIN-рейка, предназначенная для крепления клеммных колодок, внутри корпуса монтажной коробки не установлена. Клеммные колодки в комплект поставки не входят.
Особенность
Коробки монтажные изготовлены из листовой нержавеющей стали марки AISI 304, которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.
Все наружные элементы крепления выполнены из нержавеющей стали.
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТУ КФСТ.301262.134.
Основные технические характеристики
Степень защиты: IP66
Климатическое исполнение по ГОСТ 15150: УХЛ 1, УХЛ 5, УТ 1, УТ 5.
Диапазон температур окружающей среды при эксплуатации: от -40 до +100°С
Диапазон внешних диаметров присоединяемого кабеля М16(4-8), М20(6-12), М25(13-18) мм.

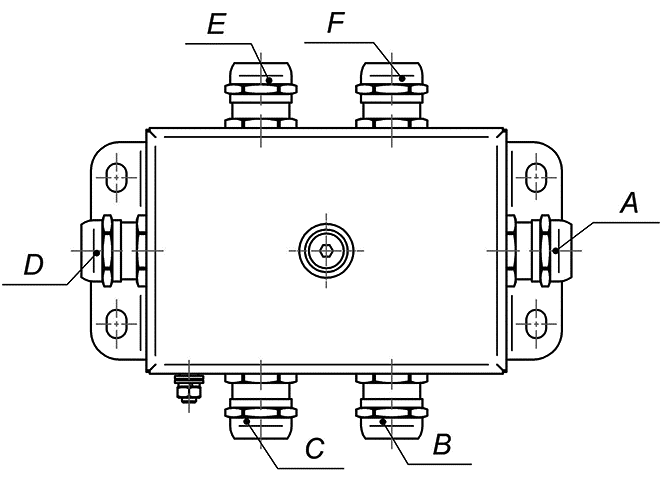

Положение кабельных вводов

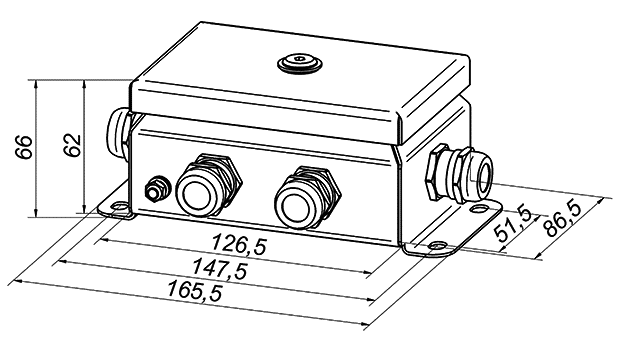

Габаритный размер | 86х126х62 мм |
Диапазон диаметров присоединяемого кабеля | М16(4-8), М20(6-12), М25(13-18) |
Кабельные вводы | из нержавеющей стали |
Климатическое исполнение по ГОСТ 15150 | УХЛ 1, УХЛ 5, УТ 1, УТ 5 |
Кол-во вводов, до | 6 |
Масса, не более | 0,85 кг |
Материал корпуса | нержавеющая сталь |
Обозначение | КМ IP66-0812 нерж |
Степень защиты | IP66 |
Температура эксплуатации | - 40°С до +100°С |
Условный размер | 0812 |
