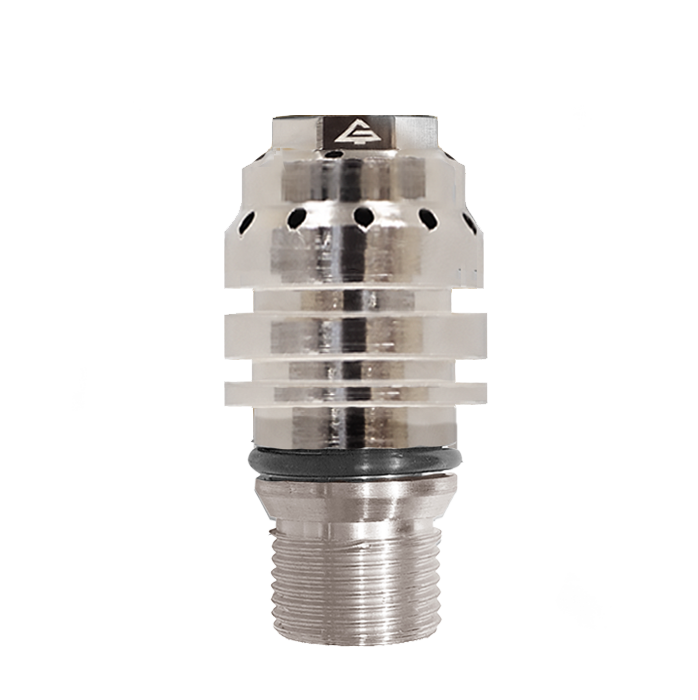

ДВSК0-ПНо(д)0,011 – М20х1,5.В3-«GDК33»-«Аква-Гефест»
Монтажное положение вниз.
Общее описание
Спринклерные и дренчерные распылители тонкораспылённой воды «Аква-Гефест» с коэффициентом производительности К = 0,011 изготавливаются в исполнении для установки вверх и вниз.
Корпус распылителя может быть изготовлен из латуни ЛС59 или из стали нержавеющей 12Х18Н10Т (определяется проектом), имеет охватываемый размер «под ключ» S 17 по ГОСТ 6424-73.
Назначение:
Предназначены для автоматических установок водяного пожаротушения тонкораспылённой водой высокого давления АУВП ТРВ ВД «Гефест».
АУВП ТРВ ВД «Гефест» применяются для тушения пожаров классов А и В по ГОСТ 27331 в следующих группах однородных объектов:
-
• в зданиях, помещениях и производствах, относящихся к группам 1, 2, 4.1, 4.2 по степени опасности развития пожара в соответствии с Приложением А СП 485.1311500.2020 за исключением помещений производств, перерабатывающих горючие газы, бензин, спирты, эфиры и другие ЛВЖ с температурой вспышки в закрытом тигле менее 60 °С;
• в зданиях, помещениях и производствах, относящихся к группе 5 по степени опасности развития пожара в соответствии с Приложением А СП 485.1311500.2020, при условии, что высота складирования при напольном хранении не превышает 2,5 м;
• в зданиях дата-центров и залах ЭВМ; • в пространствах за фальшпотолками и фальшполами.
Сертификация
Распылители спринклерные и дренчерные тонкораспыленной воды высокого давления «Аква-ГефестВД» изготавливаются по ТУ 28.99.52-024-98632430-2018.
Проектирование установок с применением распылителей «Аква-Гефест-ВД» и выбор параметров должны производиться в соответствии со Стандартом организации СТО 98632430-001-2020.
Обозначение
Монтажное положение: вниз |
|
Спринклер |
ДВSК0-ПНо(д)0,011 – М20х1,5.В3-«GDК33»-«Аква-Гефест» |
Технические характеристики
Параметр | Значение |
Коэффициент производительности | 0,011 |
Диаметр ячейки фильтра, мм | 0,13 |
Диапазон рабочего давления, МПа | 8-12 |
Максимальная высота установки GD31(3,5,7,9) угол 90°, м | 5 |
Максимальная защищаемая площадь GD31(3,5,7,9) угол 90° при установке на высоте 2,5 м в диапазоне рабочих давлений, м2 |
10 |
Присоединительная резьба | М20х1,5 |
Габаритные размеры не более, мм | 55х30 |
Масса распылителя не более, кг |
0,13 |
Коэффициент производительности | 0,011 |
Габаритные размеры | 55х30 мм |
Дренчер или спринклер | Дренчер |
Защищаемая площадь | 10 м2 |
Макс. высота установки | 5 м |
Масса распылителя | 0,13 кг |
Направление ОТВ | Вниз |
Присоединительная резьба | М20х1,5 |
Рабочее давление | 8-12 МПа |
